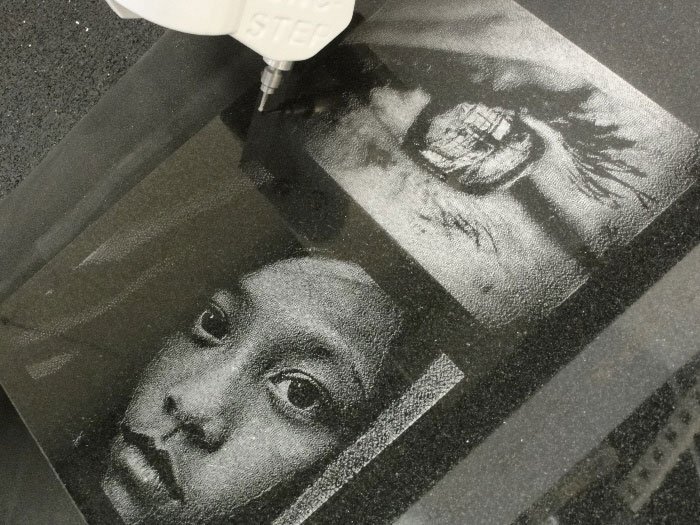

Fotogravur mit der GranitoGrav Graviermaschine
Fotogravur mit der GranitoGrav Graviermaschine

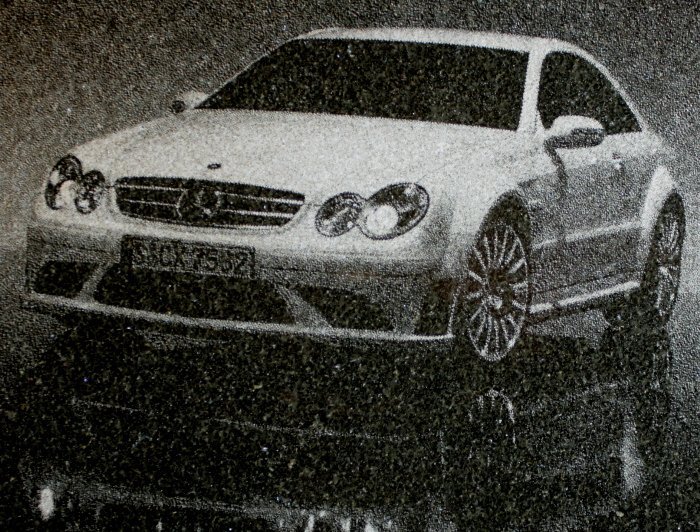

Fotogravur Auto
Fotogravur Auto

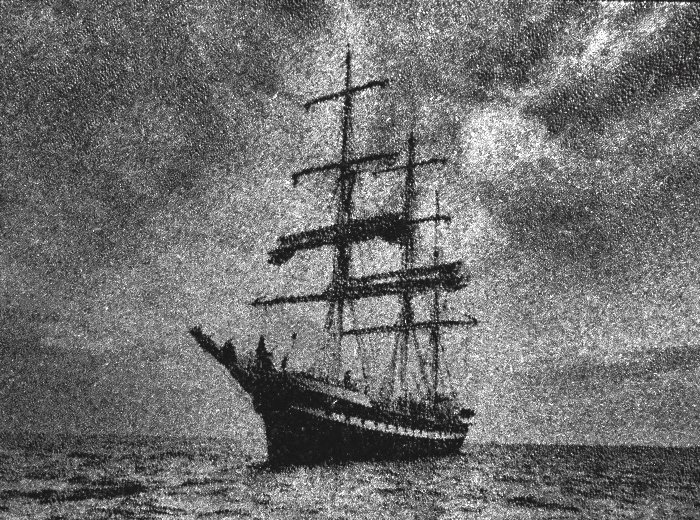

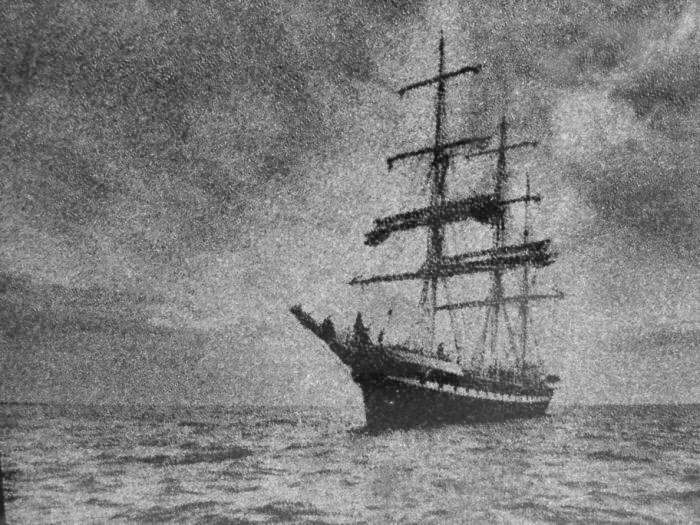

Fotogravuren Segelschiff
Fotogravuren Segelschiff
Fotogravur Segelschiff
Fotogravur Segelschiff
Fotogravur Granit
Fotogravur Granit

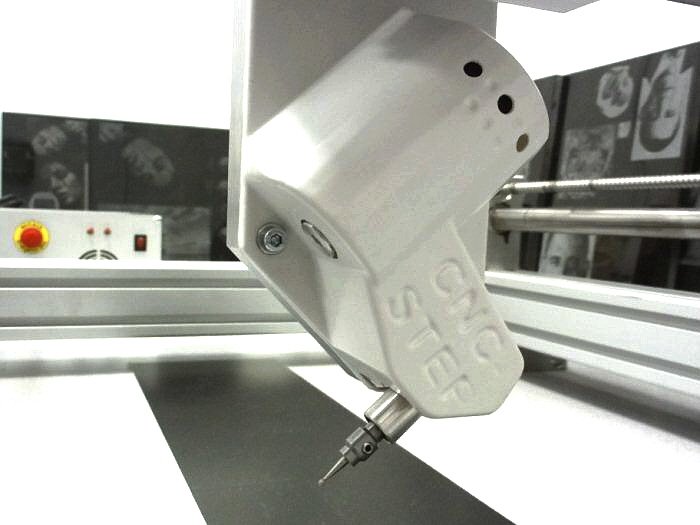

Fotogravur Granitograv
Fotogravur Granitograv
Fotogravur auf Granit Uhr Big Ben
Fotogravur auf Granit Uhr Big Ben
Fotogravur Pferd auf Granit
Fotogravur Pferd auf Granit

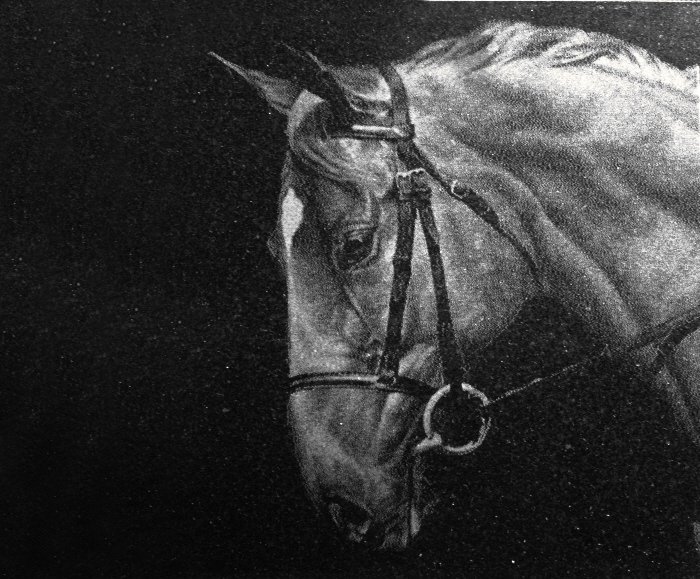

Fotogravur Pferd auf Stein
Fotogravur Pferd auf Stein

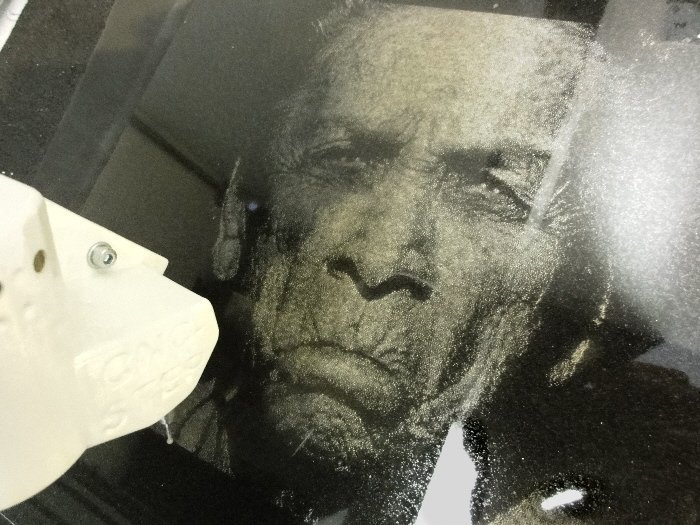

Fotogravuren auf Granit
Fotogravuren auf Granit
Fotogravur mit Bild von Mann auf Stein
Fotogravur mit Bild von Mann auf Stein

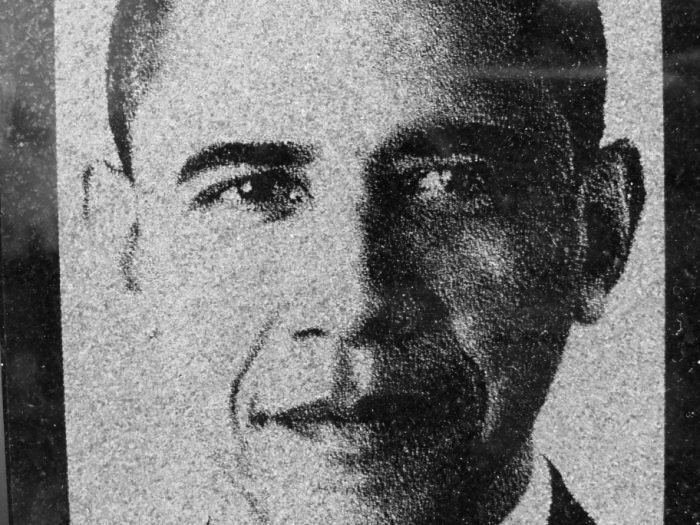

Fotogravur Obama
Fotogravur Obama

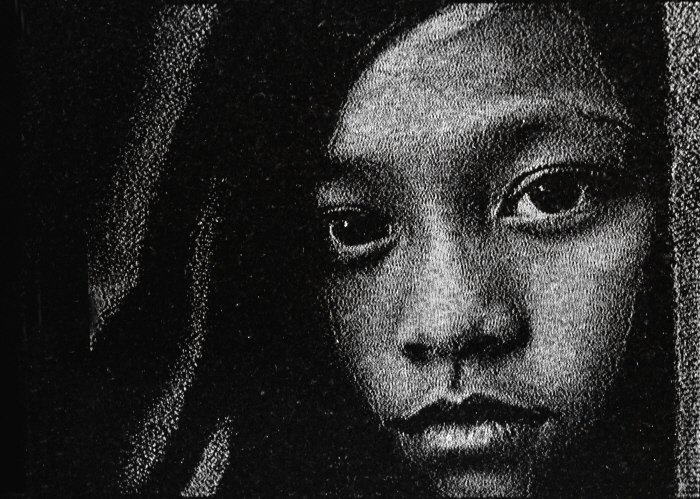

Fotogravur Mädchen
Fotogravur Mädchen

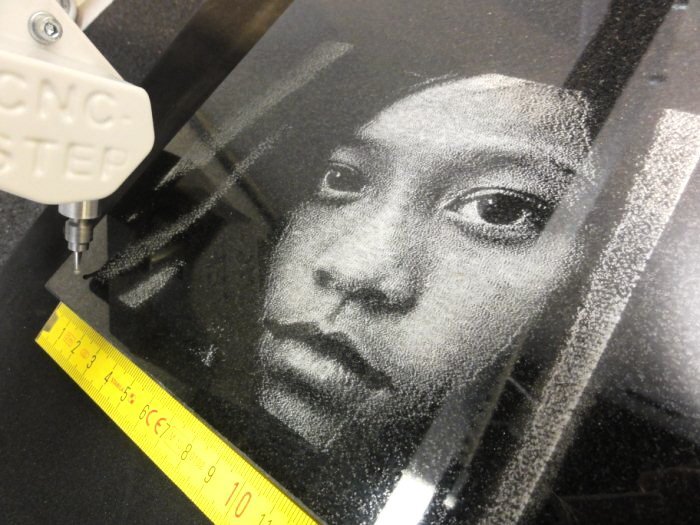

Fotogravuren
Fotogravuren

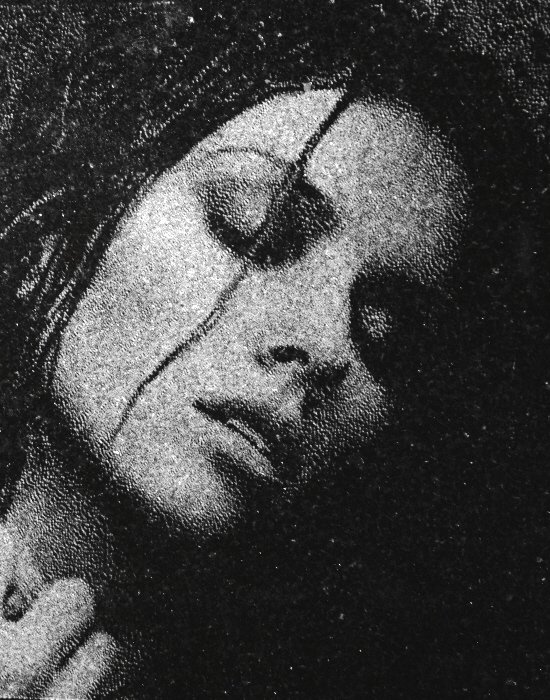

Fotogravur Sexy Girl
Fotogravur Sexy Girl
Jesus Fotogravur auf Granit
Jesus Fotogravur auf Granit
Fotogravuren Auge
Fotogravuren Auge

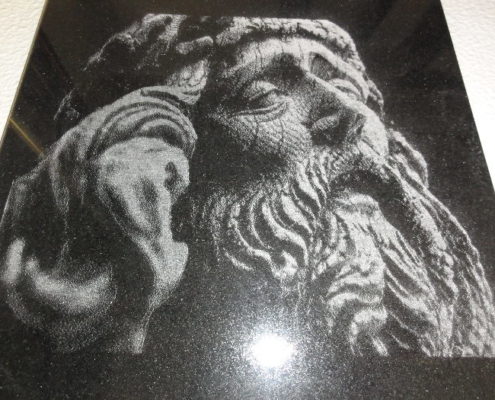

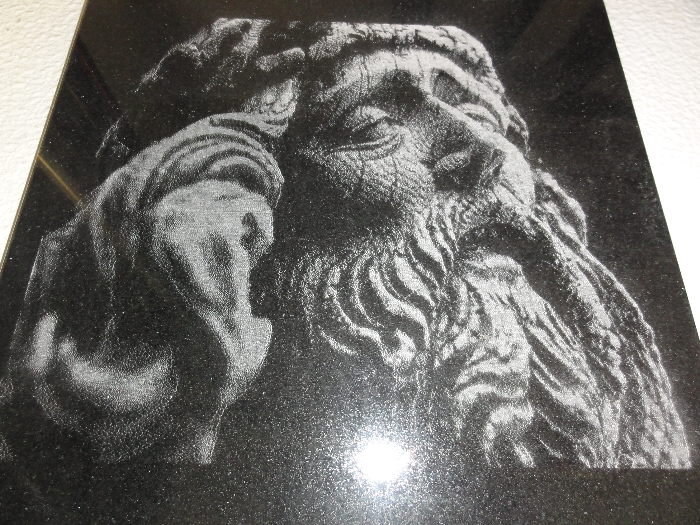

Fotogravur Jesus
Fotogravur Jesus
Fotogravur Jesus auf Stein
Fotogravur Jesus auf Stein
Werkstück:Fotogravur
MaterialGranit, Marmor, Spiegel, Glas, Plexiglas
Anwendungsart:2D Fotogravur
Verwendete Maschine & Zubehör:High-Z S400/T, GranitoGrav
Verwendete Software:ConstruCAM 3D; WinPC-NC

Anwendungsgebiete der Fotogravur

Ganz einfach Fotos gravieren

Eine Fotogravur lässt sich mit dem Modul „GranitoGrav“ für unsere CNC Maschinen denkbar einfach herstellen. Grabsteine, Gedenktafeln, Glas, Edelstahl, Messing oder andere harte Materialien: Sie laden einfach Ihr Farb- oder Schwarz Weiß Foto in die Gravursoftware, geben die Ausgabe der gewünschten Größe an und lassen die Fräswege bzw. Schleifmuster errechnen.

Ohne zu programmieren zum Traumfoto auf harten Materialien

Ohne also irgendetwas programmieren zu müssen, fertigt die Maschine die Fotogravur schnell und präzise auf dem Material Ihrer Wahl an. Die Feinheit und Qualität der geschliffenen Gravuren wäre mit manuellem Schleifen bei weitem nicht erreichbar.

Vielseitig einsetzbare Fotogravuren

Das Fotogravur Modul GranitoGrav eignet sich z.B. für:

  • Steinmetzarbeiten
  • Granit 2D Fotogravur
  • Glasgravuren
  • Grabsteingestaltung
  • Erzeugung von Inschriften in genannte Materialien
  • Spiegelbearbeitung (zwecks Durchleuchtung von Motiven bei Hinterleuchtung der Spiegel)
  • Geschenkartikel
  • Werbeartikel

CNC gesteuert Fotos gravieren

Das professionelle Graviersystem

Mit dem GranitioGrav Graviersystem können Sie komfortabel und fehlerfrei in harte Materialien gravieren, nicht nur Fotos, sondern auch gemalte Bilder, verzierende Muster, Strichzeichnungen oder Schriften. Der GranitoGrav ist ein professionelles Graviersystem, das mit einem  rotierenden Diamantwerkzeug erstklassige, wie von Hand angefertigte Fotogravuren auf Granit, Marmor, Stein, Spiegelglas und vielen Metallen erzeugen kann.

Dank offener Rahmenkonstruktion auch hohe Werkstücke gravieren

Dank der offenen Rahmenkonstruktion der High-Z CNC Maschinen und mit Hilfe unseres optionalen Verschieberahmen erlaubt das Graviersystem die mobile Gravur direkt auf  dem ausgewählten Werkstück als auch die Fixierung von Werkstücken auf einem optional bestellbaren Nutentisch.

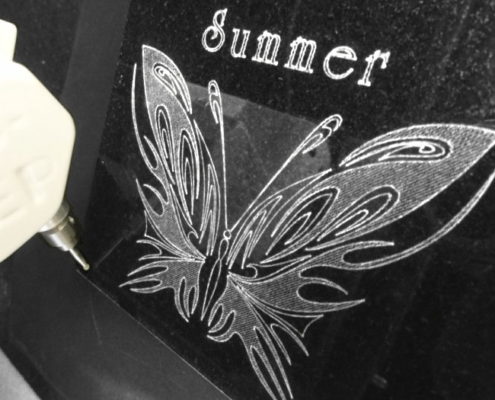

Fotogravur VektorFotogravur Vektor

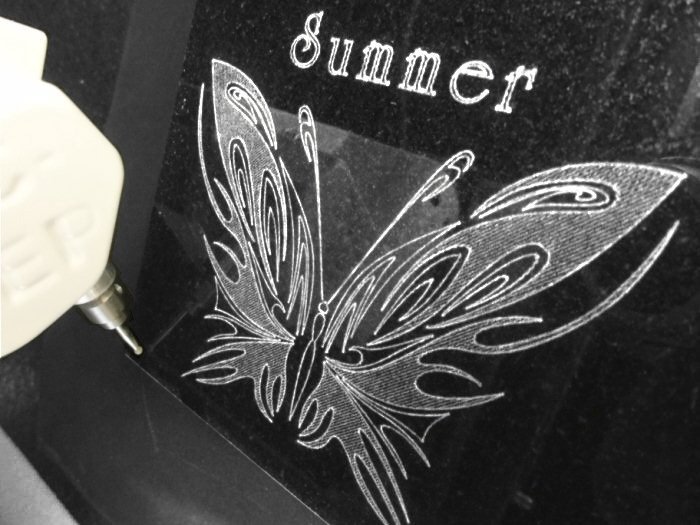

Fotogravur Vektor
Fotogravur Vektor

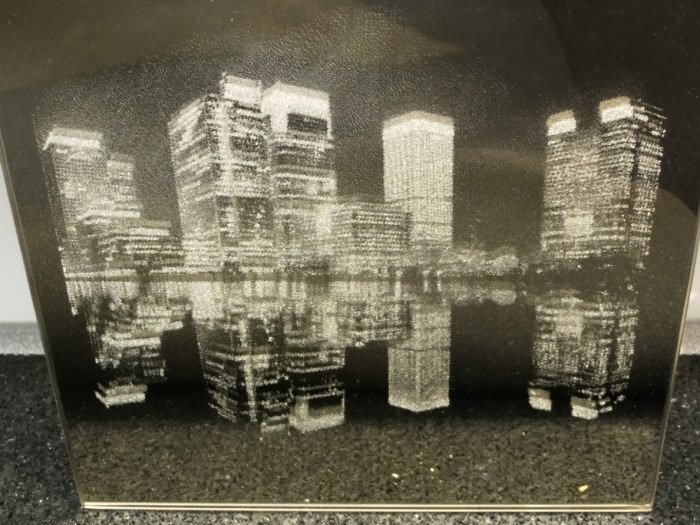

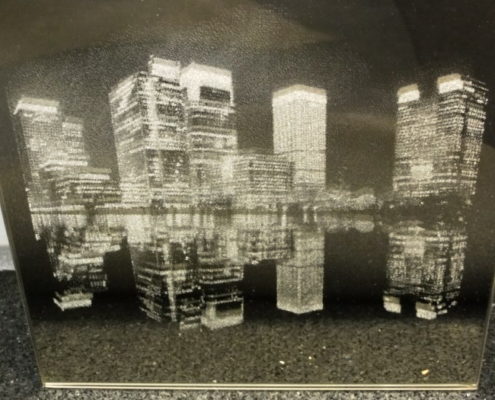

Fotogravur Spiegel
Fotogravur Spiegel
Fotogravur Glaswürfel
Fotogravur Glaswürfel
Fotogravur Spiegel
Fotogravur Spiegel

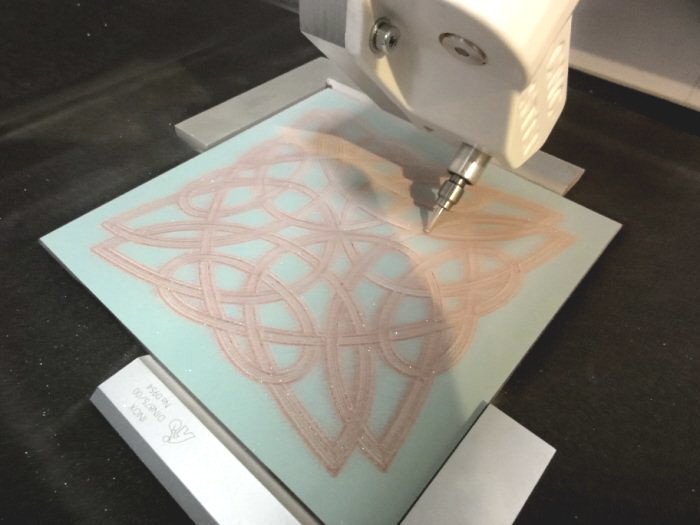

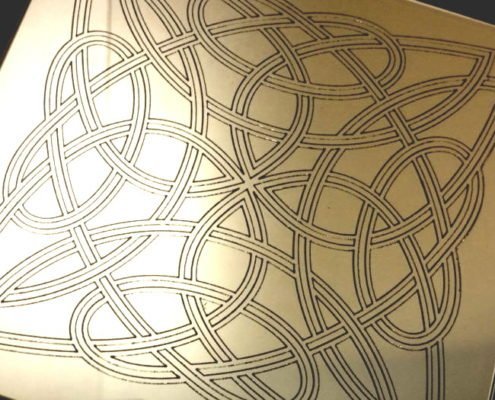

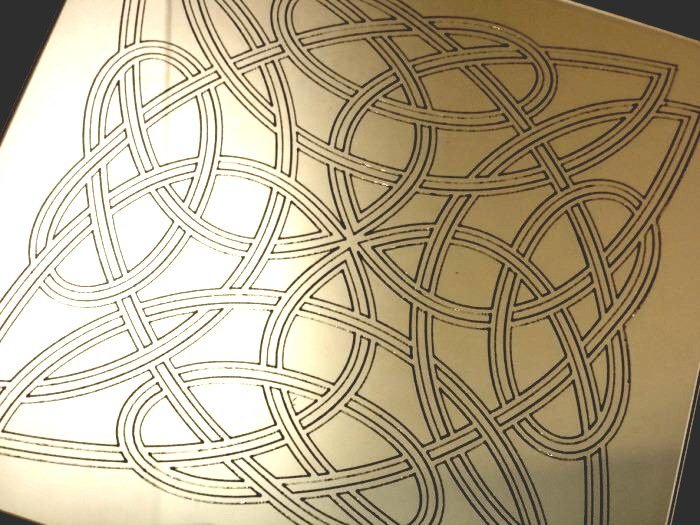

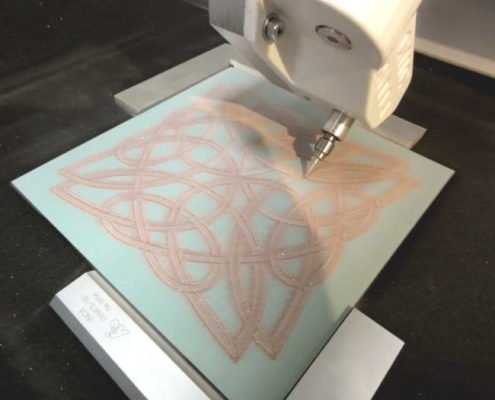

Fotogravur Spiegel Rückseite
Fotogravur Spiegel Rückseite

Die Innovation für alle Steinmetze und Natursteinbetriebe

  • Die CNC-Maschine arbeitet Ihre Daten  präzise und mit hoher Geschwindigkeit ab und erstellt mit dem Fotogravur-Modul beeindruckende Fotos in Granit, Marmor, Glas und vielen weiteren Materialien.
  • Der Verschleiß des Gravurwerkzeugs ist extrem gering: Diamant-Schleifstifte kosten ca. 3-4 Euro pro Stück und können in etwa 3-5 große bzw. 10 kleine Bilder in Granit herstellen.
  • Ein Bild mit der Größe 300 x 230 mm ist in ca. 40-50 Minuten fertiggestellt. Bilder von 15×10 cm benötigen zur Herstellung ca. 12-15 Minuten.
  • Ideal für Fotogravuren auf Grabsteinen, Grabplatten, Gedenktafeln und Glasgravuren in hoher Qualität.

Unsere Maschinen wurden mit dem GranitoGrav bereits für eine Fotogravur oder Gravur auf folgenden Materialien erfolgreich eingesetzt:

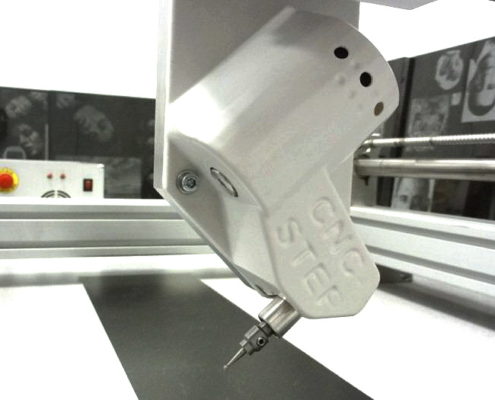

Fotogravur GranitogravFotogravur Granitograv
Fotogravur Granitograv
Fotogravur Granitograv
Fotogravur Granit
Fotogravur Granit

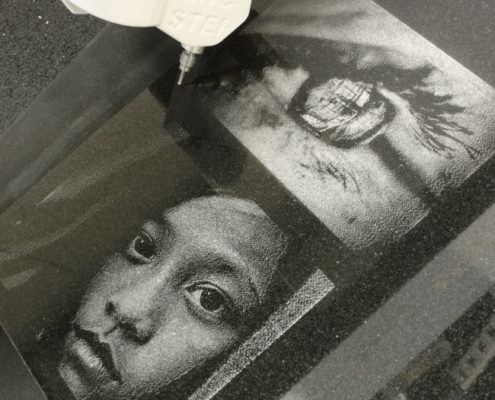

Fotogravuren auf Stein, Marmor und Granit
Fotogravuren auf Stein, Marmor und Granit
Fotogravuren Auge
Fotogravuren Auge
Fotogravur Jesus
Fotogravur Jesus

Und so funktioniert die Fotogravur

  1. Sie laden einfach Ihr Farb.- oder Schwarz-weiß Foto in der CAD-CAM-Software ConstruCAM-3D in dem speziell für den GranitoGrav entwickelten Modul ein, geben die Ausgabe der gewünschten Größe an und lassen die Fräswege errechnen.
  2. Diese Datei wird in der Steuerungssoftware geöffnet und an die CNC Maschine gesendet
  3. Die Maschine zeilt die Gravierwege ab bis zur Fertigstellung
Fotogravur GranitFotogravur Granit
Fotogravur Granit
Fotogravur Granit

Funktionsweise – und tausende Schriften zur Auswahl …

  • Im Schleifkopf können alle Scheifstifte mit einem 2,35mm breiten Schaft verwendet werden.
  • Fotos, Schriften und Grafiken werden in das Material geschliffen.
  • Das Gravurmodul berücksichtigt alls Graustufen des Fotos. Das Diamant-Schleifwerkzeug wird über die Elektronik und Software so im Andruck geregelt, dass auf dem zu gravierenden Material in verschiedenen Abstufungen helle und dunkle Bereiche entstehen, durch die sich das Foto optisch zusammensetzt
  • Vektorgrafiken und Schriften können ebenfalls graviert werden. Die Graustufen werden wie bei der Fotogravur behandelt.
  • Wir halten für Sie hierzu eine Schriftenpaket mit gothischen, griechischen und russischen Schriften (insgesamt 230 Schriften) parat.
  • Hierzu erhalten Sie bein uns eine Schriftensammlung mit 230 lateinischen und kyrillischen Schriften
