Kniehebelspanner
Kniehebelspanner senkrecht und waagerecht spannend
Die Kniehebelspanner aus kaltgewalztem Stahl für schnelle und sichere Fixierung.
Sowohl für flaches Material als auch für individuelle Formen und Werkstücke geeignet.
Erhältlich mit Adapterplatte aus Aluminium (inkl. Schrauben und Nutensteinen) im Set für T-Nutenpatte mit Nut 8 oder auch ohne Adapterplatte.
ab 8,33 €
(inkl. MwSt)
Kniehebelspanner vielseitig & schnell einsetzbar
Der Kniehebelspanner aus kaltgewalztem Stahl
Aus kaltgewalztem Stahl mit verzinkter Oberfläche weisen die Kniehebelspanner eine erhöhte Korrosionsbeständigkeit auf. Ein mit rutschfestem, ölbeständigem Kunststoff ummantelter Griff dient der bequemen und sicheren Handhabung.
Der Kniehebelspanner liefert Ihnen vielseitige und schnelle Möglichkeiten zum Spannen unterschiedlich geformter Werkstücke auf der T-Nutenplatte Ihrer CNC Maschine oder der Werkbank aus Holz. Dabei eignen sich die Hebelspanner gleichermaßen für Wiederholungsarbeiten, wie auch für individuelles Spannen, wobei je nach Typ des Kniehebelspanners die Kraft auf das Werkstück von oben oder von der Seite aufgewendet wird.
Einfaches uns schnelles Spannen
Diese Art von Hebelspannern dient als Halte- und Montagevorrichtung und ermöglicht einen raschen und praktischen Wechsel der eingespannten Objekte. Besonders gut lässt sich diese Spannmethode für flache Plattenmaterialien wie beispielsweise Bleche oder Holzbrettchen verwenden. Diese Spannmittel vereinfachen das Spannen enorm und steigern somit den Workflow, sparen schlussendlich entsprechend Zeit und somit bares Geld ein.

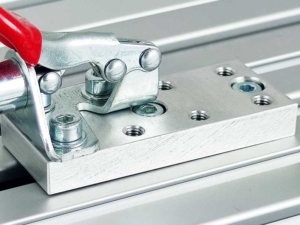

Kniehebelspanner inklusive passender Adapterplatte
Unsere Kniehebelspanner und Schubstangenspanner sind wahlweise mit passender Adapterplatte aus Aluminium ausgestattet, so dass man diese direkt in verschiedenen Positionen auf einer T-Nutenplatte mit Nut 8 befestigen kann. Die Adapterplatten-Sets sind somit nutzbar für unsere High-Z Maschinen und die AceroDURO, welche standardmäßig mit T-Nutenplatten Nut 8 ausgestattet sind.
Auf Anfrage können wir auch Adapterplatten für andere Maschinenserien aus unserem Hause oder andere T-Nutenplatten zur Verfügung stellen. ➤ Kontaktieren Sie uns direkt. Des Weiteren hat diese Platte neben dem positiven Nebeneffekt der schnellen und einfachen Montage, die Möglichkeit einer individuellen Positionierung. Zudem lassen sich durch die Aufbauhöhe dieser Adapterplatte stärkere Materialien spannen.
Sollten Sie keinen T-Nutentisch nutzen, sondern auf einer Werkbank arbeiten, können Sie die Hebelspanner ganz bequem mit Hilfe einiger Schrauben befestigen und somit ebenfalls eine sichere Fixierung erreichen.
Eine Montage der Platte erfolgt direkt mit Hilfe zweier Nutensteine an der T-Nutenplatte mit Nut 8. Im praktischen Set mit Adapterplatte sind die Schrauben und Nutensteine für die Montage vorhanden.
Zum Befestigen der Adapterplatte benötigt man lediglich 2 M4 Schrauben und befestigt diese mit einem 3er Inbusschlüssel. Somit erreicht man innerhalb weniger Sekunden ein absolut stabiles und sicheres Spannergebnis, da die Platte die Handhabung erleichtert.
Den Kniehebelspanner liefern wird ab Werk nicht an die Adapterplatte vormontiert. Mit den im Set beiliegenden vier Schrauben wird der Kniehebelspanner wie auch der Waagrechtspanner auf der Montageplatte aus Aluminium befestigt. Daher können Sie frei Ihrer Anwendung entsprechend den Hebelspanner in verschiedenen Richtungen auf dieser Adapterplatte montieren.
Maße der Adapterplatten passend für Nut 8 und Schrauben:
- 60 x 60 x 8 mm (M5 Bohrung für Montage des großen Hebelspanners auf der Platte; M5 Bohrung zum Fixieren auf der T-Nutenplatte)
- 60 x 25 x 8 mm (M3 Bohrung zur Befestigung des kleinen Kniehebelspanners und des Schubstangenspanners an der Montageplatte; M4 Bohrung zum Montieren auf der T-Nutenplatte)
Stufenlos einstellbar und materialschonend
Durch die stufenlos einstellbare und materialschonende Schraube mit Gummidruckstück kann man noch eine genauere Positionierung vornehmen und anschließend durch die Kontermutter in der gewählten Position fixieren. Zudem hat der anpressbare Gummikopf des Hebelspanners den Vorteil, dass er beim Spannen des Werkstücks keinerlei Spuren, Macken oder Druckstellen auf der Werkstückoberfläche hinterlässt.
Verschiedene Ausführungen von Kniehebelspannern
Der Waagrechtspanner
Beim Waagrechtspanner bewegen sich Spannarm und Spannhebel voneinander weg bzw. aufeinander zu, wobei der Spannarm mit Kraft senkrecht von oben auf das Werkstück einwirkt. Der Spannhebel muss zum Spannen herunter gedrückt werden und befindet sich anschließend in waagerechter Lage sobald die Spannstellung erreicht ist. Bei diesen Hebelspannern ist die gummierte Andrückschraube zudem noch beweglich und somit stufenlos einstellbar.
Bereits ab Materialstärken von 0,1 mm einsetzbar
Mit dem Waagrechtspanner kann man Werkstücke für das bohren, biegen, gravieren, fräsen oder schneiden vorbereiten und punktuell einfach und komfortabel befestigen. Und dies gelingt sogar bereits ab einer Materialstärke von 0,1 mm wie beispielsweise bei dünnem Blech oder Leiterplatten. Sind die Hebelspanner auf der mitgelieferten Grundplatte montiert, lassen sich mit dem kleinen Kniehebelspanner bis zu circa 6 mm und mit dem Großen bis zu etwa 18 mm hohe Werkstücke spannen.
Als Druckspanner und Zugspanner verwendbar
Aufgrund der Verriegelung in beiden Endlagen kann man diese Kniehebelspanner sowohl als Druckspanner, als auch als Zugspanner einsetzen. Bei einem Waagrechtspanner sollte nach Möglichkeit ein fester Punkt auf der Arbeitsfläche als Anschlag eingerichtet sein. Die Schubstangenspanner können höhere Objekte ab einer Mindesthöhe von 15 mm aufwärts fixieren und in Position halten. Welche maximale Höhe die zu bearbeitenden Werkstücke maximal messen sollten, damit diese stabil fixiert sind, muss nach eigenem Ermessen und den Gegebenheiten beurteilt werden.

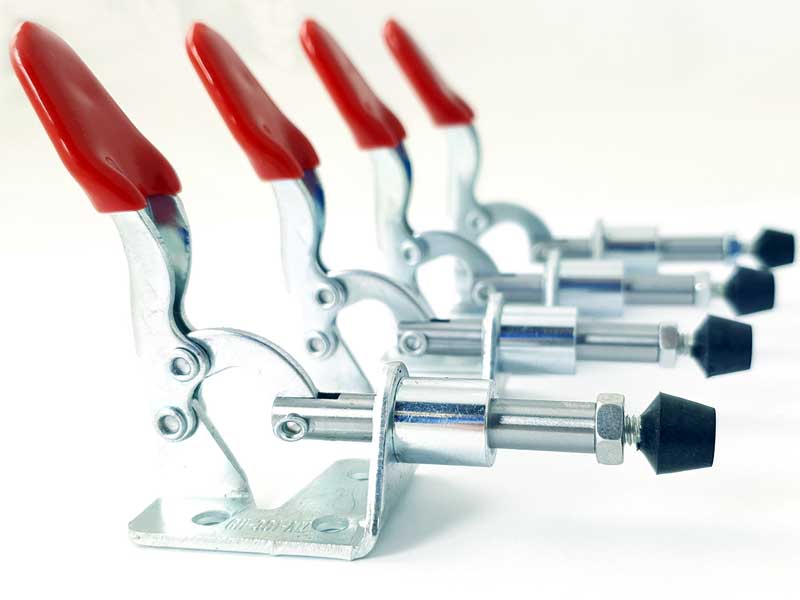

Schubstangenspanner
Der Schubstangenspanner ist eine Art von Hebelspanner bei der das Werkstück mit Krafteinwirkung von der Seite fixiert wird, wobei sich der Spannhebel und die Schubstange in die gleiche Richtung bewegen. Dass heißt also sobald der Hebel nach vorn umgelegt wird, schiebt sich die Stange ebenfalls vorwärts.
Wie montiert man den Hebelspanner?
Hebelspanner sind, wie es die Bezeichnung besagt schnell und einfach zu montieren, was besonders interessant für die Serienfertigung ist.
Erwirbt man das Adapterplatten-Set sind je nach Größe des Kniehebelspanners 8 bzw. 13 Bohrungen in der Grundplatte eingebracht. Somit ist einerseits ein leichtes Montieren des Hebelspanners auf der Adapterplatte und andererseits eine schnelle Montage der Platte direkt mit Hilfe zweier Nutensteine an der T-Nutenplatte mit Nut 8 gewährleistet. Somit erreichen Sie aufgrund der Adapterplatte innerhalb weniger Sekunden ein absolut stabiles und sicheres Spannergebnis, da sie die Handhabung erleichtert.
Der Hebelspanner selbst wird mit vier Schrauben auf der Adapterplatte aus Aluminium fixiert. Man kann den Kniehebelspanner je nach Anwendung in verschiedenen Richtungen montieren, so dass individuelles Arbeiten möglich ist.
