Maschinenschraubstock

Maschinen-
schraubstock
aus Stahl

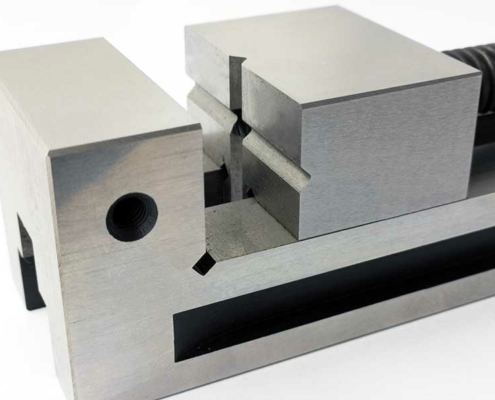

Spannbacke am Maschinenschraubstock von CNC-STEP

Unterschiedliche Varianten mit Spannweiten von 68 mm bis 170 mm.

Eine bewegliche Klemmbacke mit geschliffenen Prismen. Dadurch auch ideal zum Spannen von Rundmaterial geeignet.

ab 70,21 €

(inkl. MwSt)

Der Maschinenschraubstock: ein Muss in jeder Werkstatt


Ein Maschinenschraubstock sollte einen Platz in jeder Werkstatt haben. Schon seit Jahrhunderten zählen Maschinenschraubstöcke zu den wichtigsten Arbeitsgeräten, die in der Werkstatt und im Betrieb zu finden sind.

Ob für den Berufsgebrauch oder den Hobbybedarf, oder große oder kleine Fräs- und Gravierarbeiten wir bieten Schraubstöcke in verschiedenen Ausführungen an. Für jede Anwendung und Einsatz in Ihrem Bereich, finden Sie bei uns den richtigen Schraubstock.

Sie suchen einen CNC Maschinenschraubstock?

Suchen Sie nicht länger, denn hier finden Sie den perfekten Maschinenschraubstock zu einem hervorragenden Preis!

Mit diesem Schraubstock können Sie Ihre Werkstücke präzise und zuverlässig fixieren. Er ist ideal für Hobbyisten, Zerspanungsmechaniker und Modellbauer aus jedem Bereich. Durch die Verwendung von hochwertigen Materialien ist er besonders robust und langlebig und somit bestens für den Dauereinsatz auch an der CNC Fräse geeignet.

Der Maschinenschraubstock von CNC-STEP ist in vier verschiedenen Varianten mit Spannweiten von 68 mm bis zu 170 mm lieferbar und somit ausreichend für die kleinsten bis hin zu mittelgroßen Werkstücken.

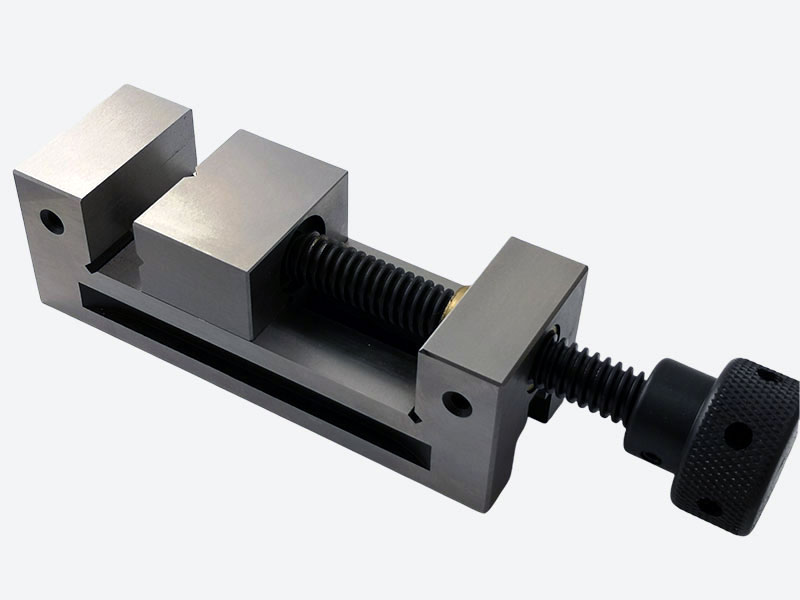

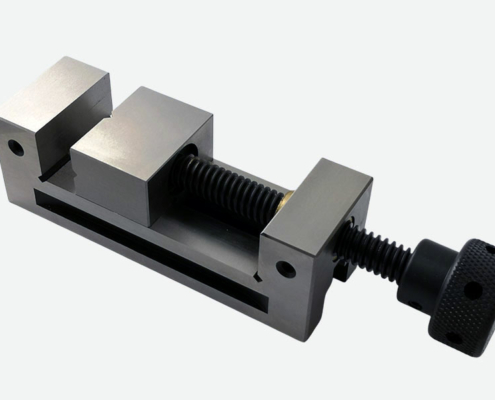

Maschinenschraubstock von CNC-STEP
Spannbacke am Maschinenschraubstock von CNC-STEP

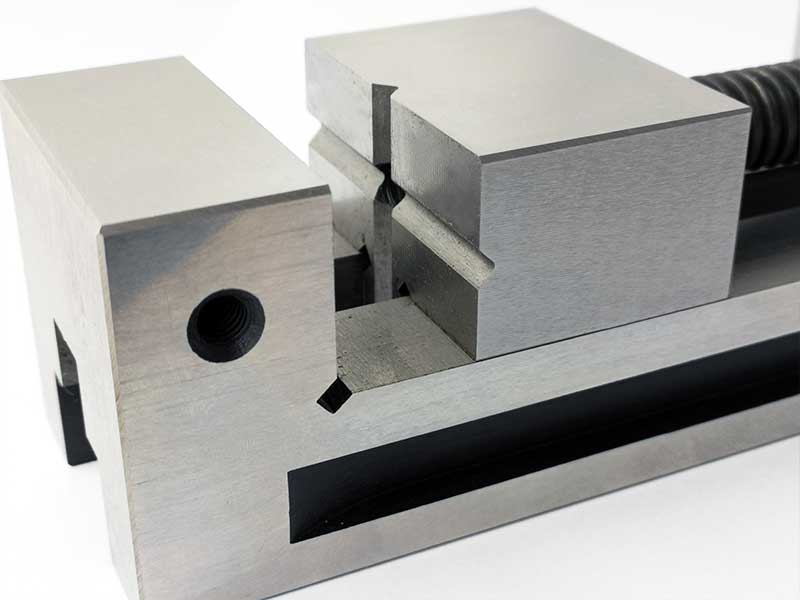

Spannbacken mit eingeschliffenen Prismen

In die bewegliche Spannbacke sind senkrechte und waagerechte Prismen eingeschliffen, was beim Spannen von Rundmaterial sehr von Vorteil ist. Aufgrund der Einkantungen in der Spannbacke lassen sich optimal runde Materialien einspannen. Einerseits ist der Spanndruck gleichmäßiger verteilt, so dass sich das Werkstück nicht verformt und andererseits ist es dennoch präzise, fest und sicher fixiert.

Wie wird der Maschinenschraubstock montiert?

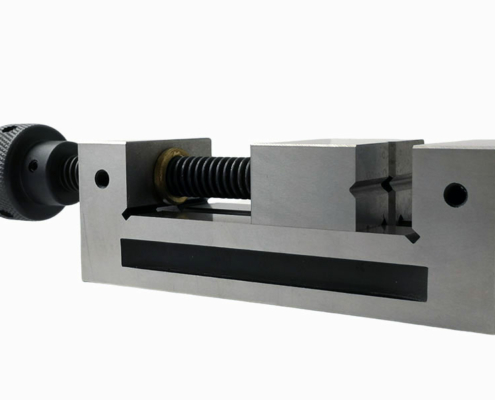

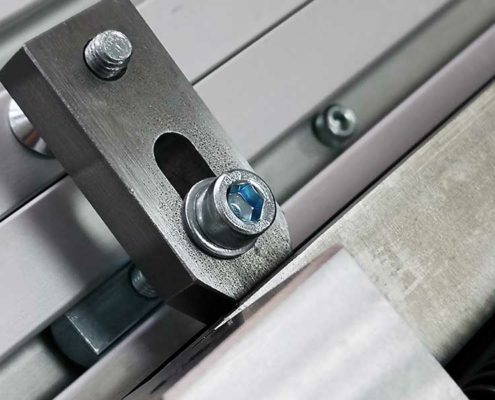

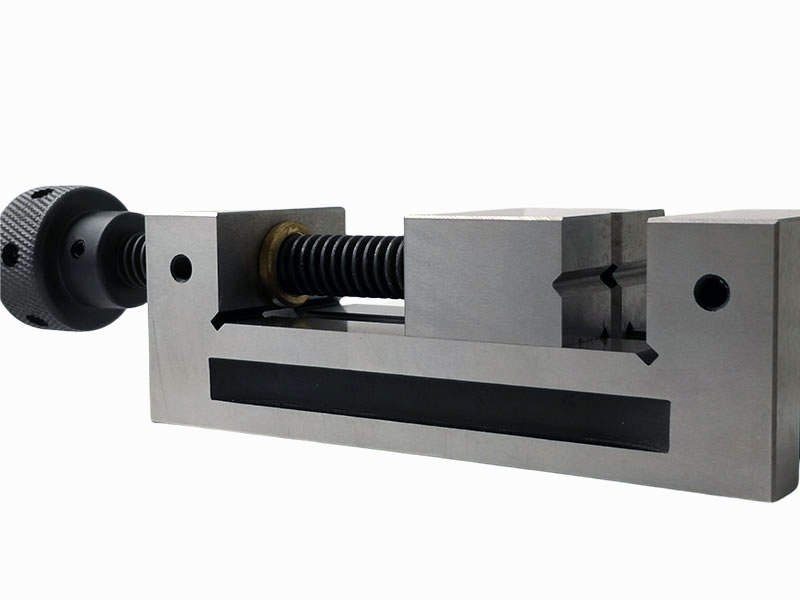

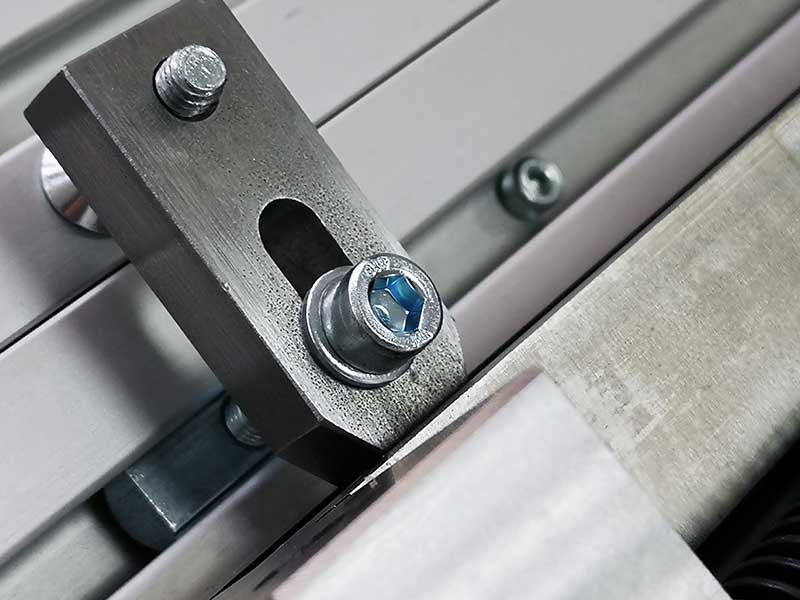

Unseren Maschinenschraubstock erhalten Sie in Stahlausführung mit zweiseitige Montagemöglichkeit. Passend hierfür können Sie beispielsweise unsere Spannpratzen nutzen, welche mit ihren Maßen ideal zum sicheren Befestigen an einer Nutenplatte oder einem Frästisch geeignet sind.

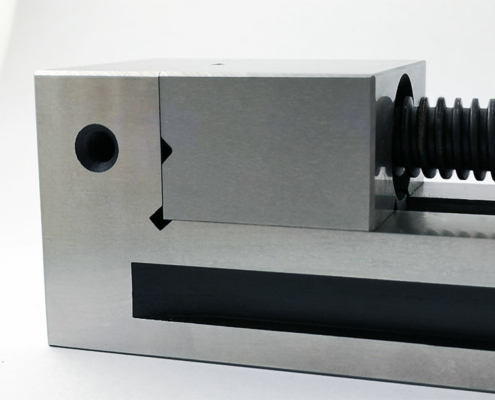

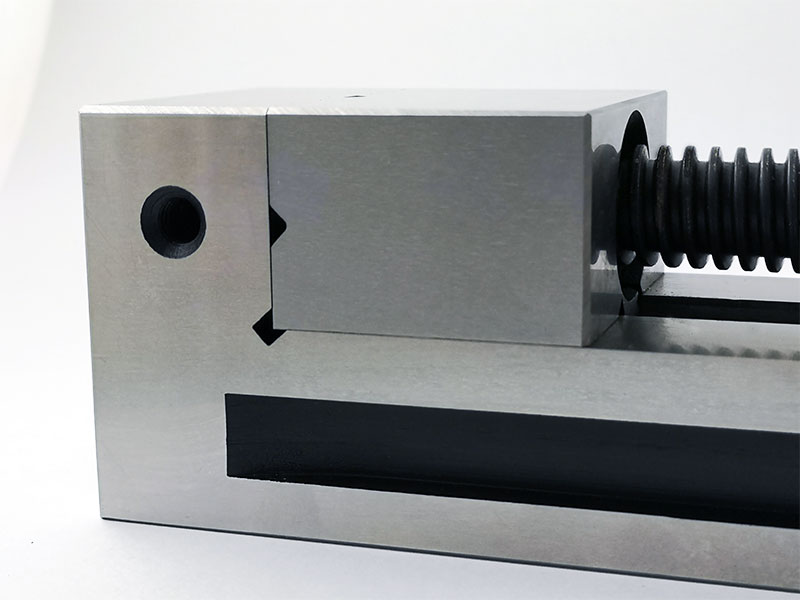

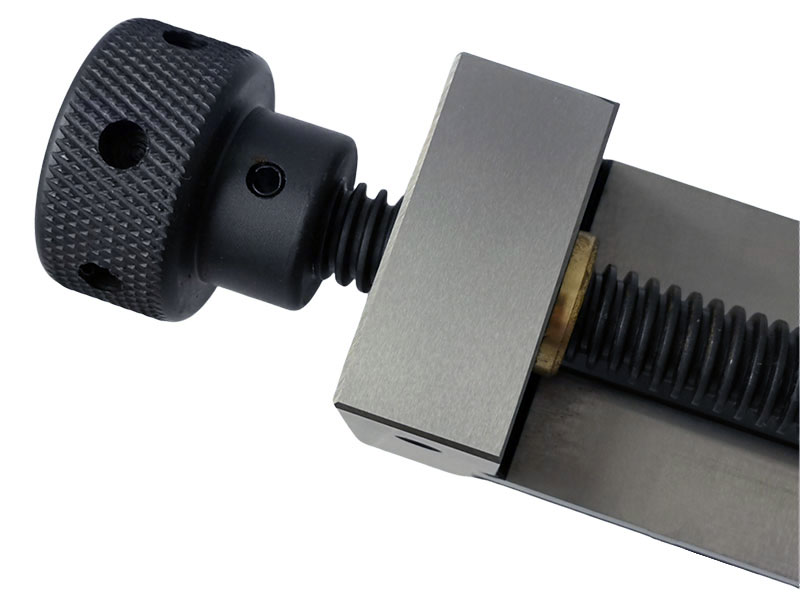

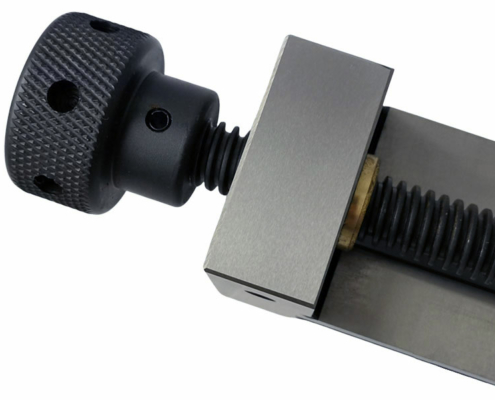

Diese sind in einer Nut seitlich am Maschinenschraubstock zu montieren. Die Spannsystemverstellung lässt sich über eine Spindel mit Stellrad regulieren.

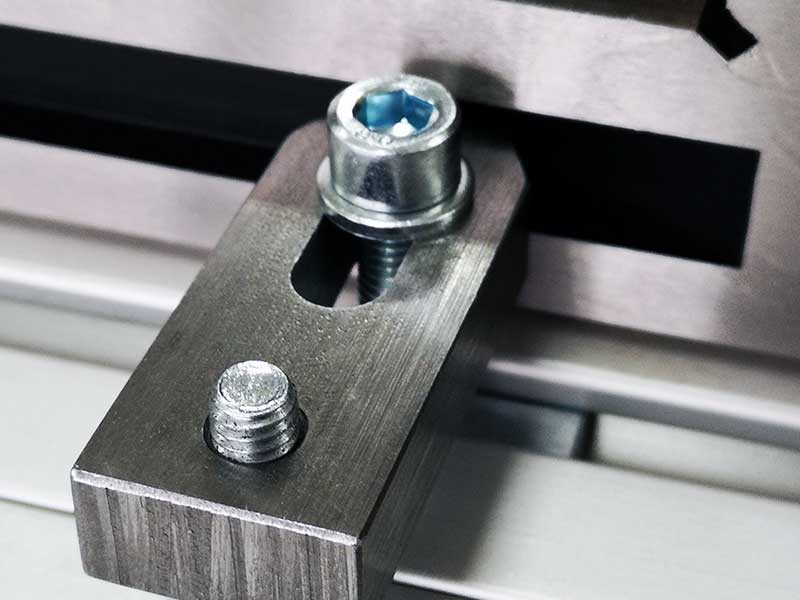

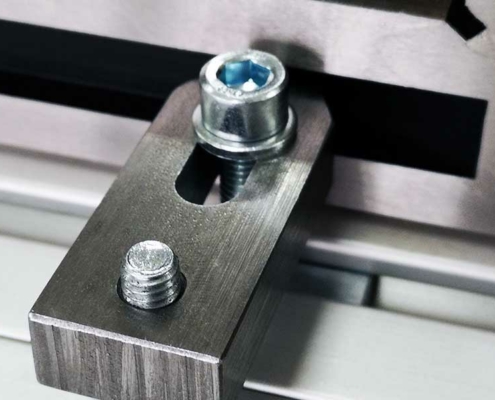

Montagenut mit Spannpratze

Maschinenschraubstock Varianten


Technische DatenSpannflächeGesamtgrößeca. Gewicht
M 5068 x 50 mm155 x 50 x 50 mm2 kg
M 6387 x 63mm190 x 63 x 63mm4 kg
M 80103 x 80 mm215 x 80 x 80 mm6,5 kg
M 100127 x 100 mm260 x 100 x 95 mm12,5 kg
M 150170 x150 mm315 x 150 x 110 mm24 kg

Soliden Maschinenschraubstock wählen

Um höhere Kräfte aufzunehmen und einen optimalen Service zu gewährleisten, sollten Sie sich am besten für einen soliden Maschinenschraubstock aus hochwertigem Material entscheiden. Dieser wird für besonders extreme Belastungen geeignet sein, die für die Bearbeitung mit Fräsmaschinen oder große Standbohrmaschinen relevant sind, die auch im Industriebereich von Belang sind.

Gut zu wissen beim Einsatz mit CNC-STEP Maschinen

Für die Nutzung des Maschinenschraubstocks in Kombination mit der High-Z CNC Fräsen Serie beachten Sie bitte, dass es aufgrund der Bauhöhe des gewünschten Schraubstocks und Durchfahrtshöhe in Z von Vorteil ist, die T-Nutenplatte unter den Maschinentisch zu montieren. Außerdem ist bei diesen Überlegungen auch die Fräserlänge zu berücksichtigen.

Bei den Maschinenserien T-Rex N, T-Rex Servo und RaptorX-SL lässt die Durchfahrtshöhe der Z-Achse problemlos den Einsatz  des Schraubstocks zu.

Des weiteren bieten wir zudem Zentrier- und Niederzugschraubstöcke für diverser Anwendungsmöglichkeiten an.

➤ Eine Praxisbeispiel, wie man den Zentrierschraubstock beispielsweise nutzen kann, zeigen wir in diesem Video.
