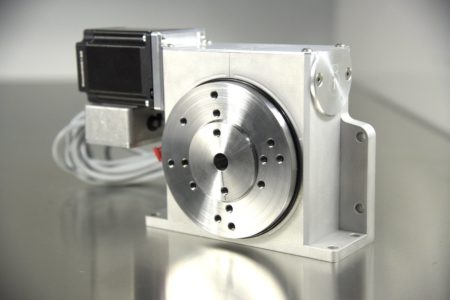

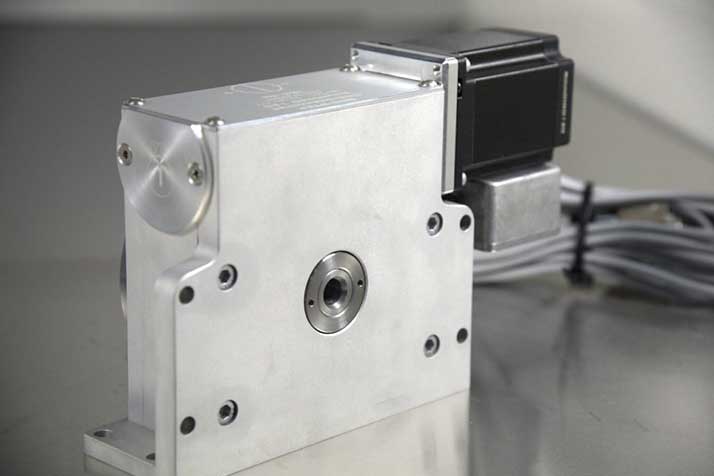

CNC Drehachse / Drehtisch RounDINO 120 für CNC Fräse

Beschreibung

Drehtisch / Drehachse für unsere Portalfräse High-Z und andere Fräsmaschinentypen

Bei der Drehachse sind wir ebenfalls unserem Motto treu geblieben:
Stabilität und Maßgenauigkeit sowie eine hohe Qualität der verwendeten Komponenten für alle Baugruppen.

Diese Drehachse / Indexer wird von einer deutschen Feinmechaniker Fertigungsstätte für uns im Auftrag gefertigt. In diesem Preissegment sucht Sie in Europa Ihresgleichen vergeblich!

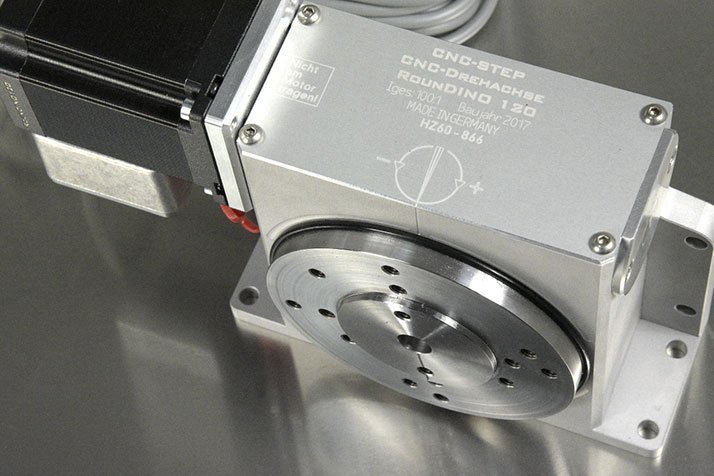

Höchste Qualität made in Germany mit hochpräzisen, geschliffenen Schneckentrieb und einem Haltemoment von über 20Nm. Geringste Toleranzen aller Baugruppen ( Stahl fräsen überhaupt kein Problem )
Somit lassen sich 3D 360° Bearbeitungen in fast allen Materialien durchführen.
Für unsere High-Z Anwender bedeutet das: Fräsen in Kunststoff, Holz, Alu oder sogar Messing, Gravuren aller Art.

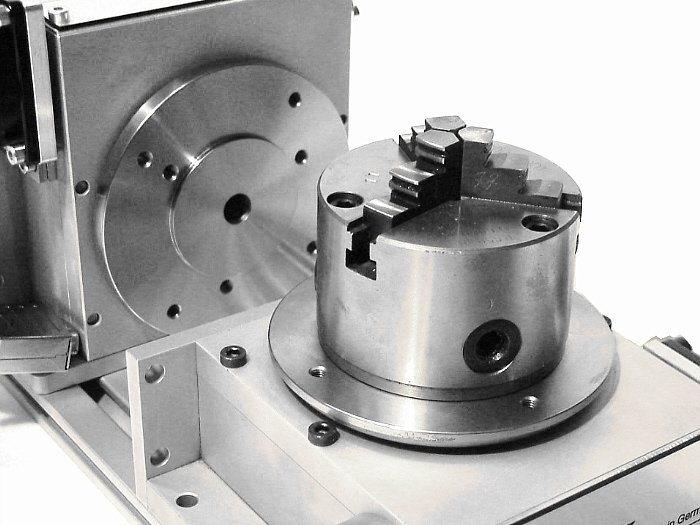

Der Drehtisch kann durch seine vorhandenen 7mm Bohrungen sowohl horizontal als auch vertikal aufgespannt werden. Einfachste Handhabung ist somit gewährleistet.

Details / technische Daten zur CNC Drehachse:

• Gesamthöhe vertikaler Aufbau: 145 mm
• Gesamthöhe horizontaler Aufbau: 70 mm
• Spitzenhöhe: 60 mm
• Planscheibe Durchmesser: 109 mm
• Planlauf: 0,025 – 0,04mm
• Parallelität Anschraubfläche horizontal / Anlagefläche Planscheibe : 0,02 – 0,03mm
• Zentrierflansch Durchmesser: 55 h7 mm
• Rundlaufgenauigkeit : 0,015 – 0,025 mm
• Umkehrspiel maximal 0,04°
• Innenkegel : MK 1
• Innenbohrung / Durchgangsbohrung : D=10,3 mm
• Lagerung: 4-fach gedichtete Kugellager / Vorgespannt, Spielfrei
• Abtriebsmoment : 20 Nm
• Gewicht : 3,9 Kg
• Schneckentrieb Übersetzung : 100 : 1 / vorgespannt mit Tellerfedern
• Befestigungsbohrungen: Durchmesser 7 mm mit Abstand 150 mm / 4 vertikal, 4 horizontal
• Drehzahlen am Futterflansch: von 0,1U/min bis ca. 3,2 U/min.
• Schrittauflösung am Abtrieb : 160.000 Schritte je Umdrehung bei 1/8 Schrittbetrieb Einstellgenauigkeit + /- 1 Schritt entspricht +/-0,135 Winkelminuten
