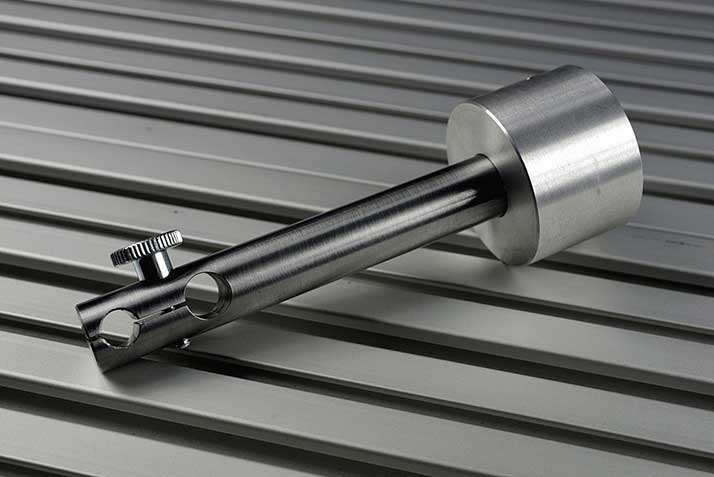

Messuhrhalter – Messstativ für Messuhren und Bubitaster
Der Messuhrhalter von CNC-STEP kann auf jeder CNC Fräse zum Einsatz kommen die eine Eurohalsaufnahme mit 43H7 als Fräsmotoraufnahme hat. Dazu zählen die meisten kleinen CNC Portalfräsen und CNC Graviermaschinen.
Klemmung am Messstativ

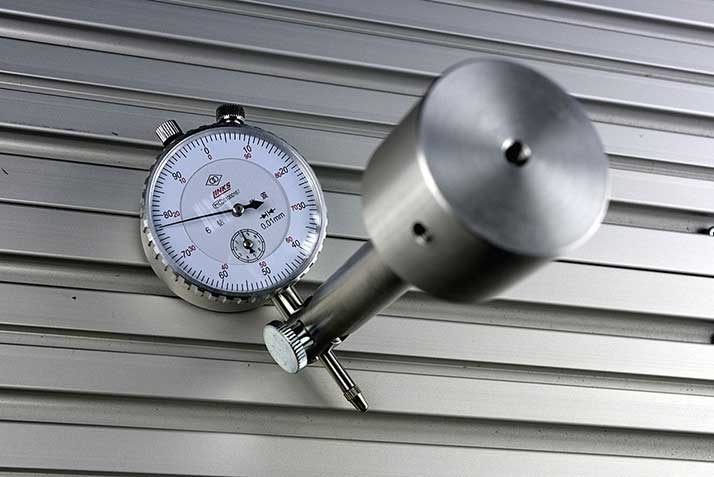

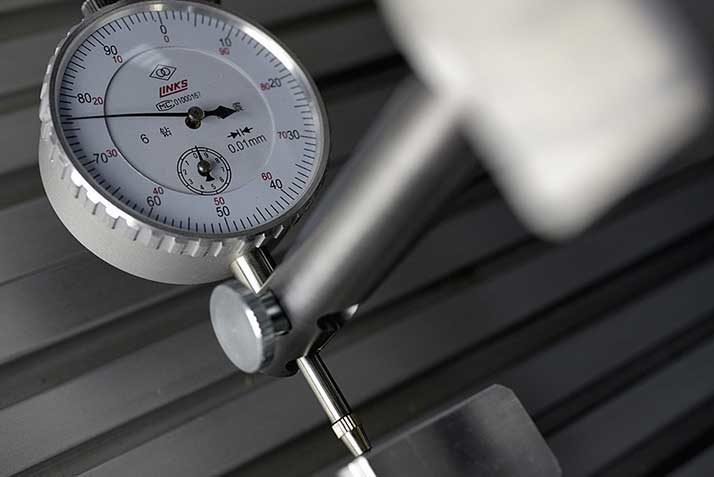

Das Messstativ verfügt nicht über einen Magneten, sondern wird sicher in die Fräsmotoraufnahme mit Hilfe der dafür vorgesehenen Inbusschraube festgeklemmt. Die Klemmung per Rändelschraube in Verbindung mit der 8H7 Bohrung am Messstativ sorgt für eine wackelfreie, Kraftschlüssige und Formschlüssige Aufnahme einer jeden Messuhr mit 8mm Schaft. Ebenso kann jeder Bubitaster in den Messuhrhalter eingesetzt werden um beispielsweise die Fläche der Nutenplatte abzufahren.
Ausrichten von Anschlägen und Werkstücken

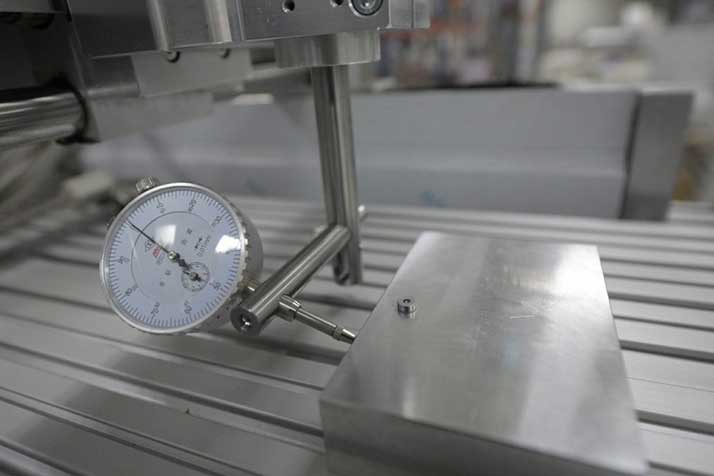

Mit Hilfe des Messuhrhalters sind Sie in der Lage, Anschläge in Form von Winkeln oder Anschlagschienen, an denen Sie Werkstücke zwecks Serienbearbeitung ausrichten können, sicher und exakt auf 0,01mm auszurichten. Ebenso können natürlich auch die Werkstücke direkt ausgewinkelt werden die sie im Anschluss an das Ausrichten bearbeiten wollen.

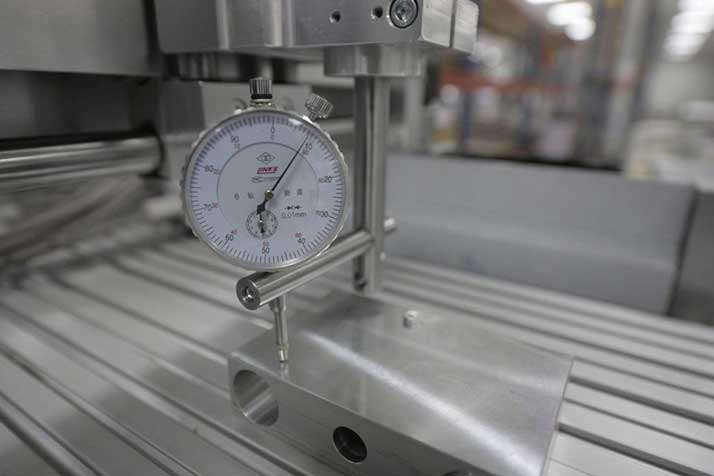

Die Erweiterung / 90° Winkel – Verlängerung für das Abfahren von Planflächen/strong>
Nutzen Sie das im Preis enthaltene 90° Verlängerungsstück um auch Planflächen abfahren zu können. Mit dieser sinnvollen Erweiterung kann jede beliebige Messuhr verwendet werden. Somit erwerben Sie hier ein vollwertiges kleines Messstativ für den Einsatz auf Ihrer CNC Fräse.
